产品介绍

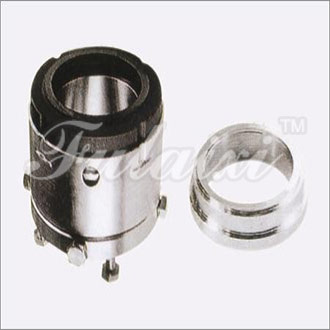

产品名称：FLX-204     产品类别：机械密封系列

适用范围：密封腔压力：P=-0.1-0.6MPa

密封腔温度：t=-40℃～200℃

转      速：n≤500r/min

介      质：酸、碱、油、高分子悬浮介质

配尺寸(mm) (与釜口连接尺寸符合HG5—754—78)

规格/尺寸 d1
(h8)		 D D0
(±0.5)		 D2
(h11)		 D3
(max)		 D6
(A11)		 D7
(H8)		 H1 n-Φc
204-30 30 185 150 116 66 51 60 20 4-Φ18
204-40 40 225 170 135 76 61 70 20 4-Φ18
204-50 50 235 200 164 88 71 80 22 8-Φ18
204-60 65 235 200 164 103 86 97 22 8-Φ18
204-80 80 260 225 188 118 102 112 22 12-Φ18
204-95 95 290 225 220 135 117 127 24 12-Φ18
204-110 110 315 280 245 150 132 142 24 12-Φ18

规格/尺寸 d1
(h8)		 d3 d7 D1
(h11)		 D2
 D H n-Φc
204B-30 30 67 50 116 150 185 16 4-Φ18
204B-40 40 77 64 135 170 205 16 4-Φ18
204B-50 50 87 74 164 200 235 16 8-Φ18
204B-60 65 98 85 164 200 235 16 8-Φ18
204B-65 80 103 91 164 200 235 16 8-Φ18
204B-80 95 118 110 188 225 260 16 12-Φ18
204B-95 100 128 119 220 225 290 16 12-Φ18
204B-100 110 138 132 245 280 315 16 12-Φ18
204B-110 120 148 140 245 280 315 16 12-Φ18
204B-120 130 158 158 245 280 315 22 12-Φ18
204B-130 140 168 168 245 280 315 22 12-Φ18
204B-140 150 178 180 245 280 315 22 12-Φ18
204B-150 160 188 190 285 320 360 25 12-Φ18
204B-160   198 200 285 320 360 25 12-Φ18
204B-180
